cad中批量导出坐标的方法

cad中批量导出坐标的方法？

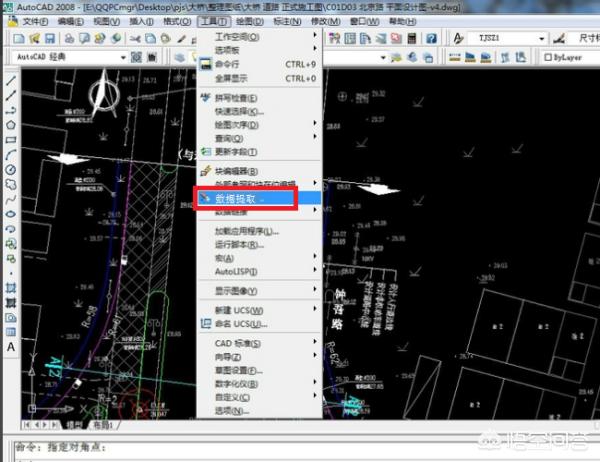

1、首先在电脑上打开CAD软件，打开图纸，单击工具下拉菜单中的“数据提取”选项。

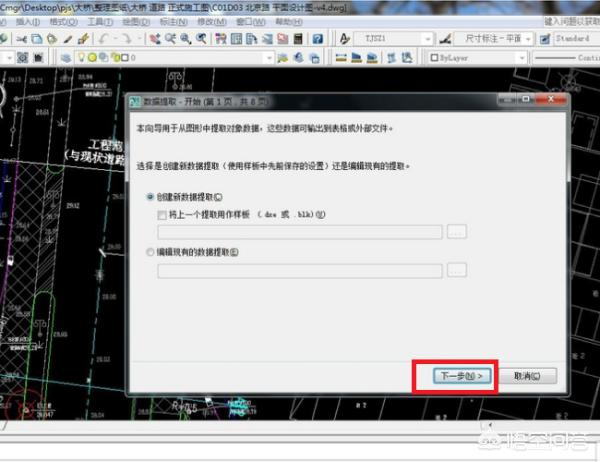

2、然后在出现的窗口中选择“创建新数据提取”，单击下一步，接着在出现的窗口中给文件命名。

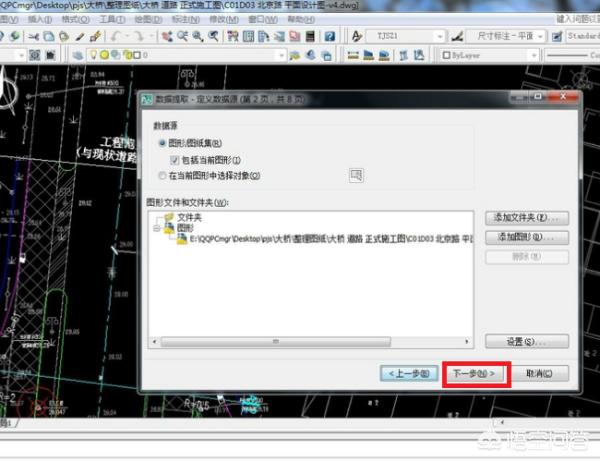

3、然后在出现的窗口中选择“图纸／图纸集”，单击下一步，等待文件处理完成。

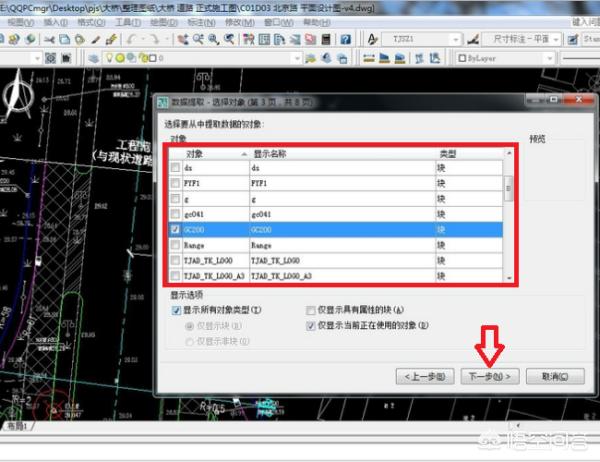

4、然后在出现窗口的对象对话框中选择需要的数据，单击下一步按钮。

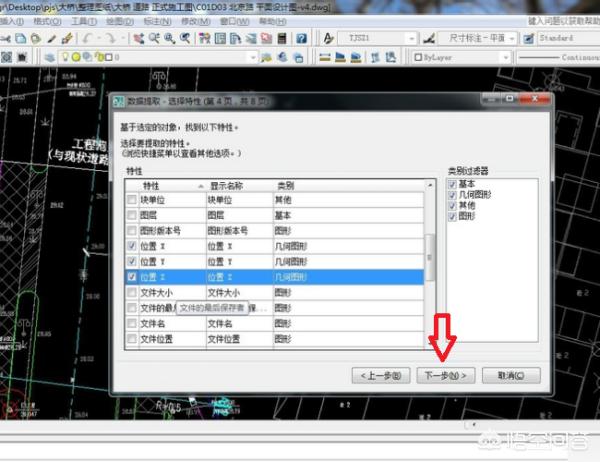

5、然后选中所需要数据的类型，例如点的X、Y、Z坐标，单击下一步。

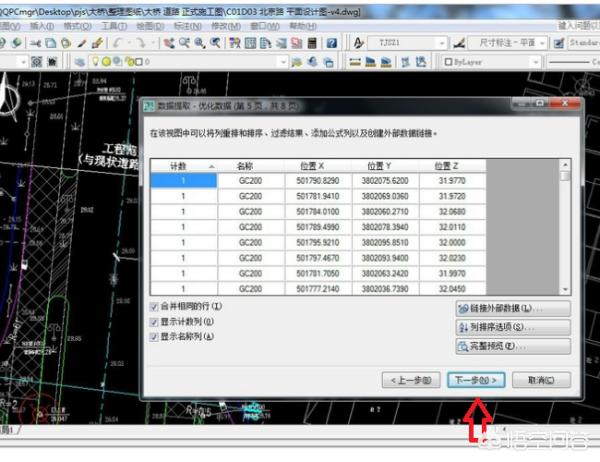

6、然后预览当前输出的类容是否正确，如果正确，单击下一步。

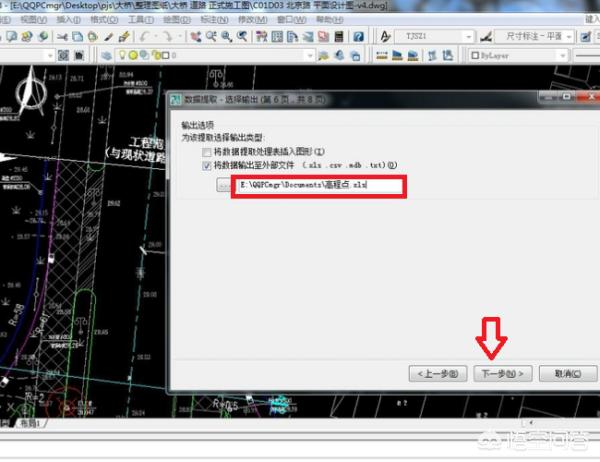

7、然后在输出窗口中选择保存的位置、文件名、文件类型，例如excel的xls类型。

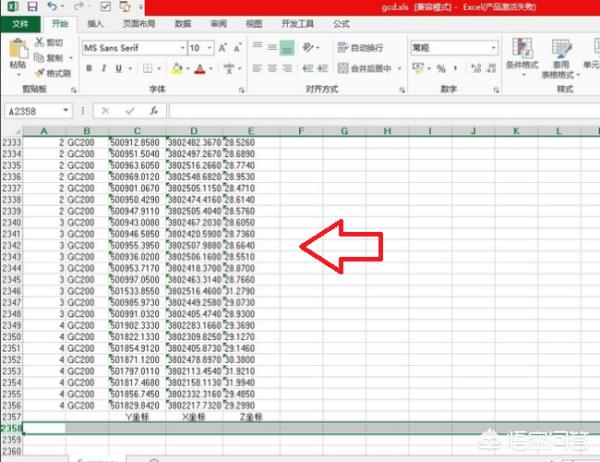

8、然后就可以在Excel中查看导出的坐标点。完成以上设置后，即可在cad中批量提取坐标。
