将jpg等图片文件转为dwg、dxf等CAD矢量文件

将jpg等图片文件转为dwg、dxf等CAD矢量文件？

将jpg等图片文件转为dwg、dxf等CAD矢量文件方法如下：

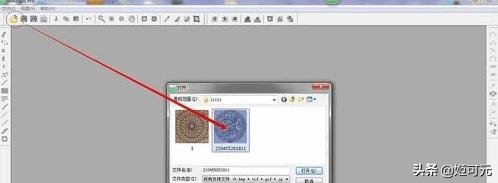

1.打开WinTopo矢量转换。打开文件，找到需要转换的图片。

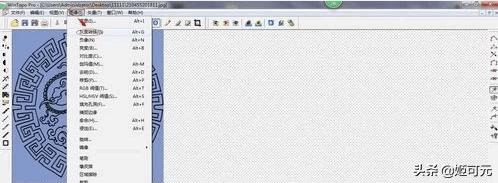

2.从图像中调灰度转换。

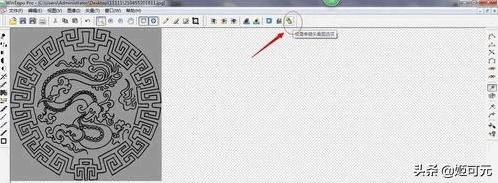

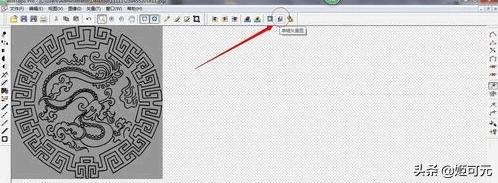

3.在设置如图所示的单键矢量图选项。

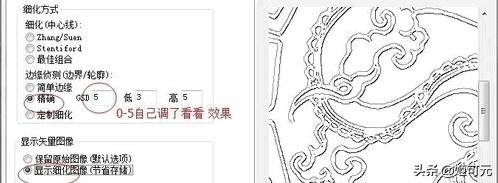

4.如图所示，在光栅细化中，调节边缘侦测，其中GSD值为1-5，自己调了看看效果。（转换图时，可以把这一列中的都调了试试，看看那个效果好）显示细化图像，比较容易看清调后的效果。

5.再按如图所示的单键矢量图。

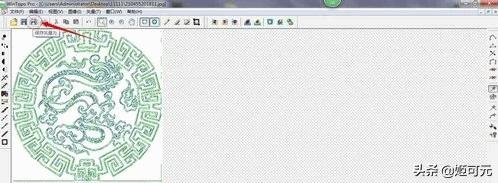

6.再点保存矢量图另存为。如图所示。

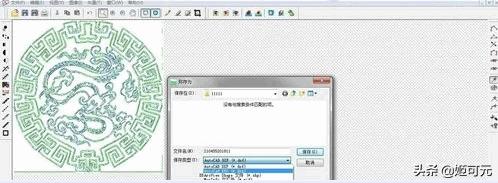

7.选dwg格式或dxf格式，我一般选dxf格式，感觉兼容性好些。

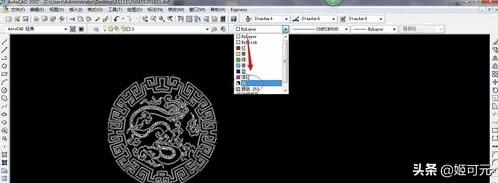

8.再从cad打开，出现如图所示效果。再把线性改为白色，就ok了。

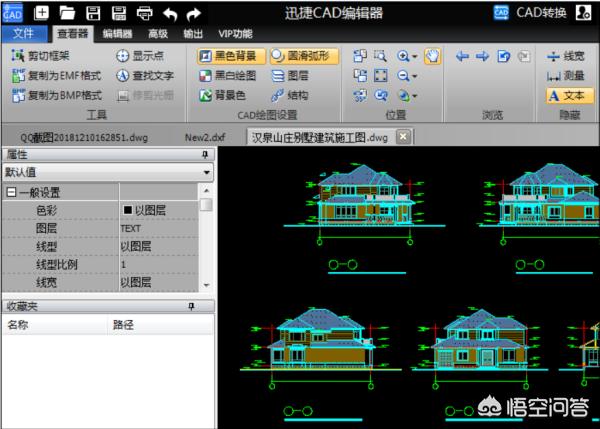

1、下载安装“迅捷CAD编辑器标准版”制图软件至电脑桌面。启动软件，进入DWG图纸显示界面。如下图所示：

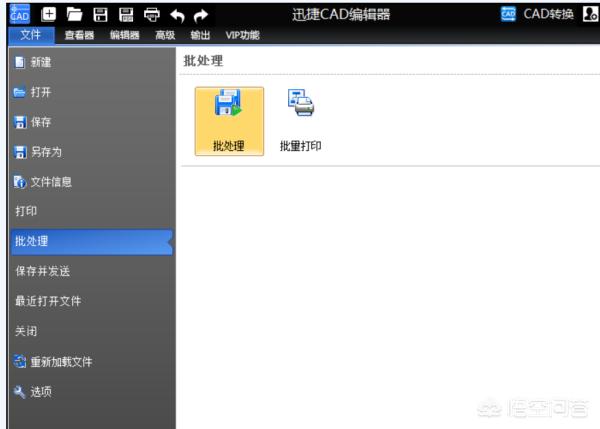

2、选择并点击“文件”—“批处理”功能。

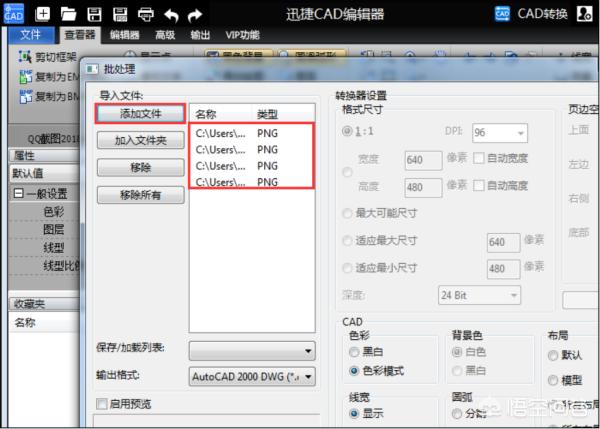

3、在所弹出的“批处理”功能窗口，点击上方“添加文件”选项，添加需要进行转换的图片文件。

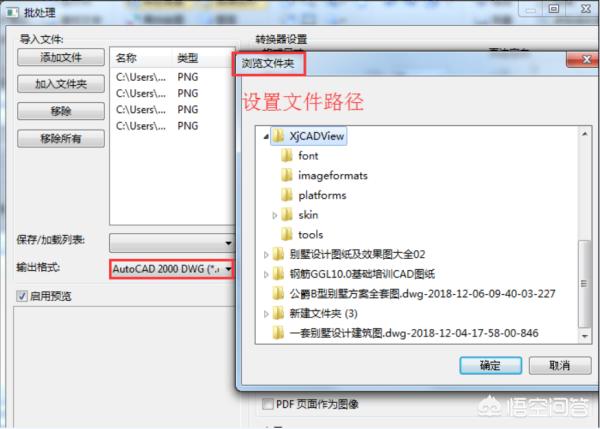

4、多个文件添加完成后，点击输出目录右侧“浏览”按钮，设置文件转换输出保存路径。然后在“输出格式”一栏，将文件格式设置为“AutoCAD DWG”版本即可。

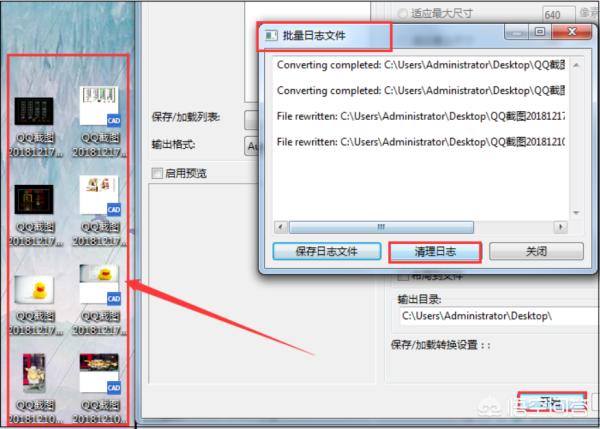

5、待文件全部设置完毕后，点击右下角“开始”按钮，即可进行图片批量转CAD。过程中在所弹出日志文件窗口，点击清理日志选项并退出对话框。即可在桌面找到转换后的CAD文件。
