HyperMesh如何导入SolidWorks文件

HyperMesh如何导入SolidWorks文件？

现在的CAE分析，一般使用三维软件和有限元软件联合仿真：先通过三维软件建立3D模型，再导入有限元软件中创建有限元模型，以下介绍的就是SolidWorks和HyperMesh的联合仿真。

工具/原料

SolidWorks2015

HyperMesh14.0

方法/步骤

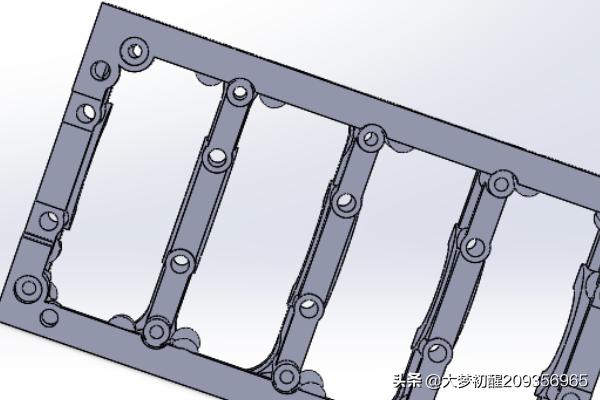

1、首先，利用SolidWorks进行3D建模，如图1所示。

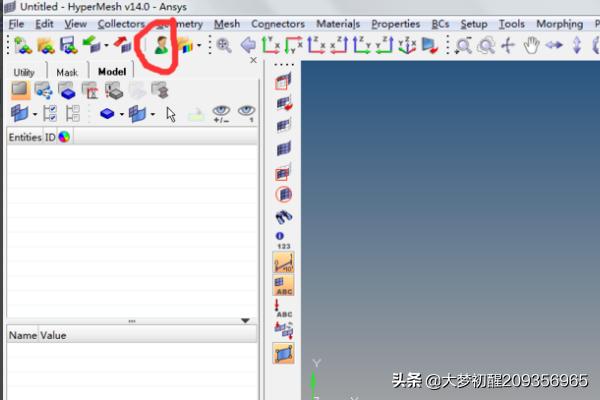

2、打开HyperMesh，会出现下面的界面。

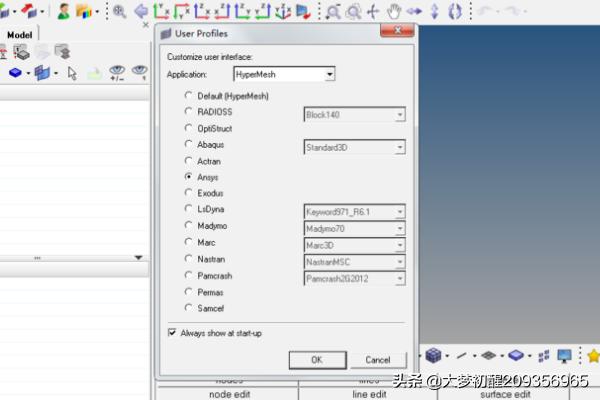

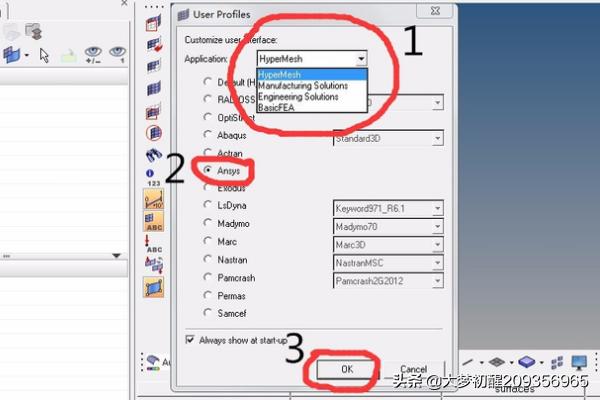

3、点击user profiles图标，需要选择你以后要用的求解器，比如ansys。操作步骤如图3、4所示。

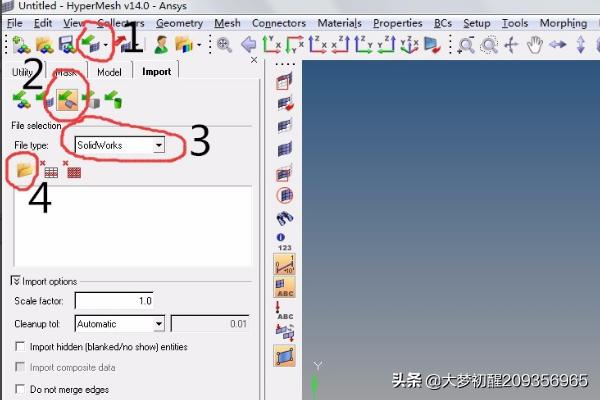

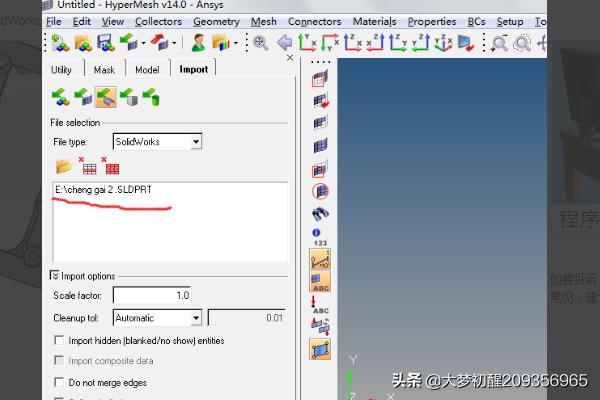

4、然后点击import图标，选择导入几何，步骤3下拉选择Solidworks，点击打开，浏览文件，如图5所示。

5、选好文件后，即能导入SW文件

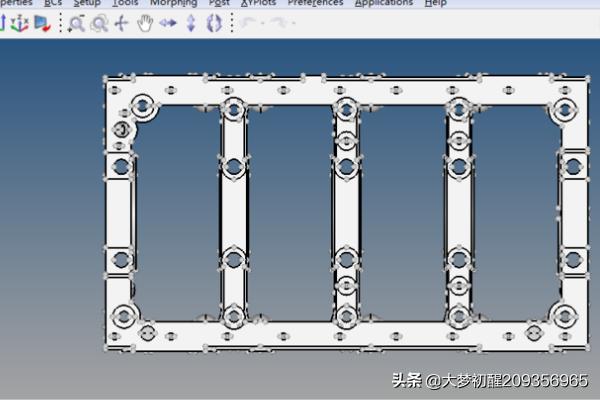

6、导入成功后的文件如图7所示。
