matlab中如何标识曲线

matlab中如何标识曲线？

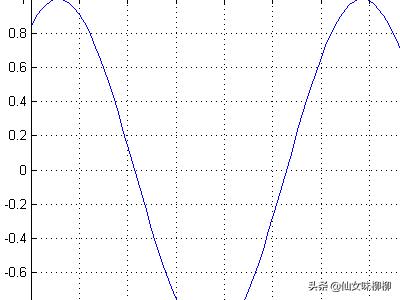

在matlab中要得到曲线就需要画图。在matlab中最简单的画图命令是plot，只需要有两个等长的向量，就可以画出图形。例如： x=1:0.1:10 %%从1到10的长度为100向量 y=sin(x) %%y为长度为100的向量 plot(x,y)%%画出图形 grid on%%添加网格，这是用默认的最小标度画出的网格

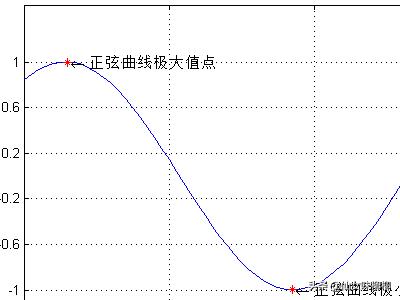

画出图形以后我们需要确定图形的名称、X轴Y轴的含义、范围以及最小标度。title(正弦曲线)%%设置图形名称：正弦曲线xlabel(时间) %%设置X轴含义：时间ylabel(零件数)%%设置X轴含义：零件数axis([1 7 -1.5 1.5]) %%确定范围：设置X轴范围为1~7，Y轴范围为-1.5~1.5set(gca,XTick,1:2:7)%%设置标度：设置X轴最小标度为2，set(gca,YTick,-1:0.4:1)%%设置标度：设置Y轴最小标度为0.4hold on%%在该图基础上继续画图[max_y,a]=max(y)plot(x(a),max_y,r*)text(x(a),max_y, \leftarrow 正弦曲线极大值点)%%标记极大值点[min_y,a]=min(y)plot(x(a),min_y,r*)text(x(a),min_y, \leftarrow 正弦曲线极小值点)%%标记极小值点

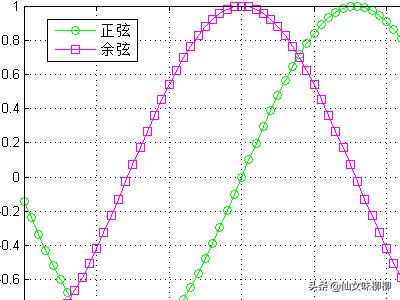

前一部分只说了一条曲线的情况，在许多情况下需要有多条曲线对比，那么如何标识别不同的曲线呢？一般来说标识号曲线有两种方法：(1)通过不同的颜色；(2)通过不同的线形； 颜色 定义符 红色 R（red）绿色 G(green)兰色 b(blue)青色 c(cyan)品红 M(magenta)黄色 y(yellow)黑色 k(black)白色 w(white)线形 符号实线 -圈圈 o星星 *正方形 s正六角星 h将正弦和余弦曲线用不同的曲线标识x=-3:0.1:3sin=sin(x)%%正弦曲线cos=cos(x)%%余弦曲线plot(x,sin,o-,color,g)%%画出正弦曲线hold on%%继续画图plot(x,cos,s-,color,m)%%画出余弦曲线legend(正弦,余弦)%%用图例标识曲线grid on%%添加网格，这是用默认的最小标度画出的网格

注意事项

在一个图中画多个曲线记得使用hold on，否则之前画的曲线将会被覆盖掉！
