如何采用MATLAB绘制等高线（三种）

如何采用MATLAB绘制等高线（三种）？

常常我们需要绘制一个函数的等高线，其实，MATLAB 还可以很方便的画出等高图，基本方法：基本调用格式为 contour（x,y,z,n），contour3(x,yz,n)，contourf(x,y,z,n)（带填充），其中 n 表从最低位置到最高位置的等高线的条数。缺省 x，y 状态时表示为二维等高线图。

工具/原料

MATLAB软件

win7系统

方法/步骤

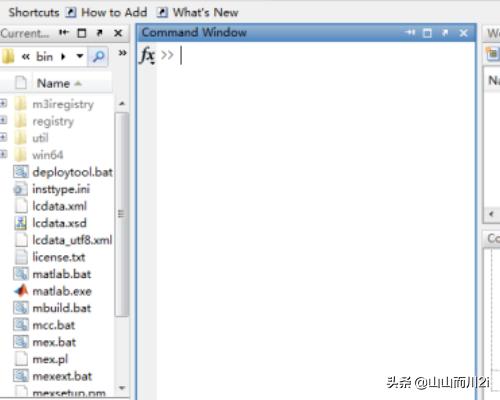

1、打开MATLAB软件并且清空界面；代码：clear clc。

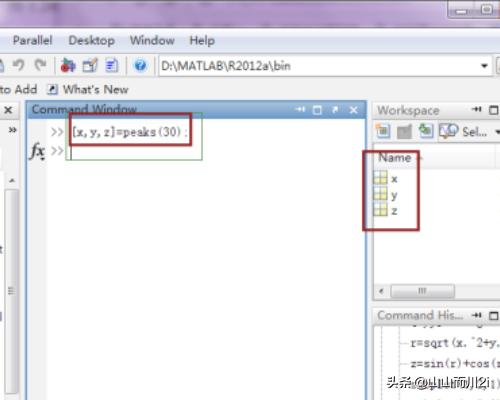

2、生成一个测试的函数，或是自己的要显示的函数，采用peaks命令，该命令是MATLAB中，一个函数，自己也可定义其他的函数，根据需求：代码［x,y,z]=peaks(30)。

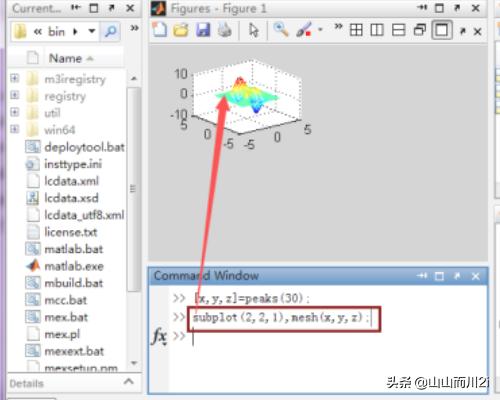

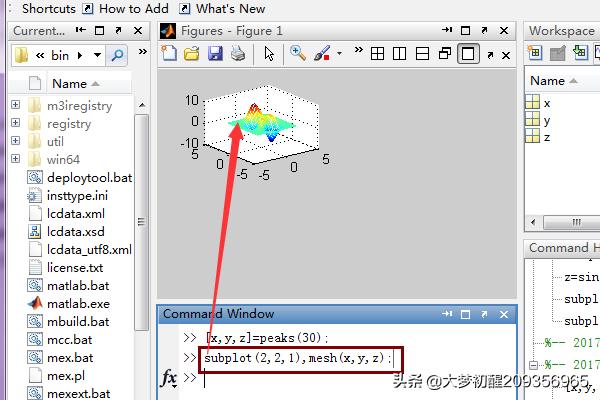

3、为了便于对比观察，生成该函数的基本图像，代码如下：subplot(2,2,1),mesh(x,y,z)。

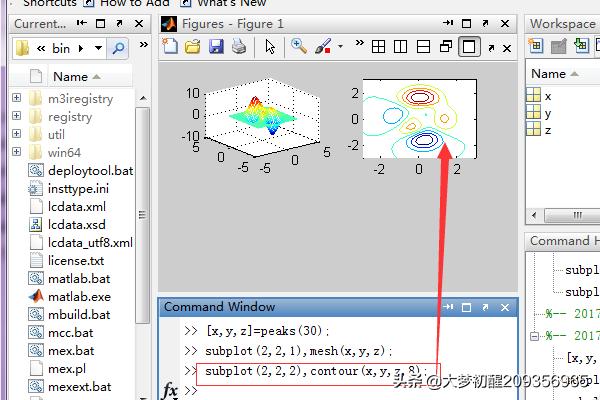

4、绘制基本的二维等高线的图，代码如下：subplot(2,2,2),contour(x,y,z,8)。

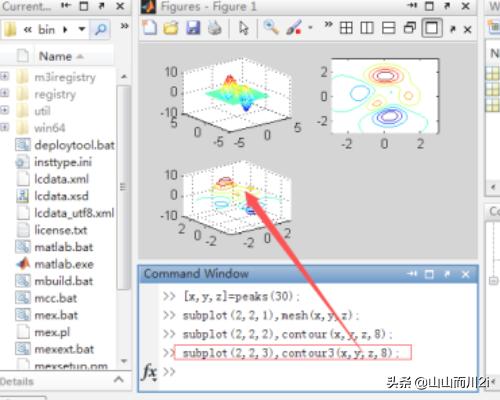

5、绘制具有三维效果的登高线图，效果如图所示，代码如下：subplot(2,2,3),contour3(x,y,z,8)。

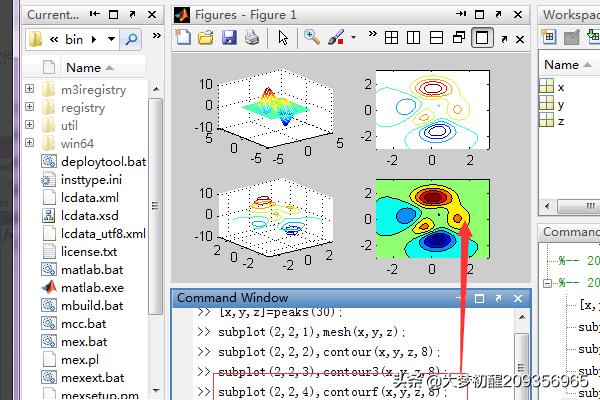

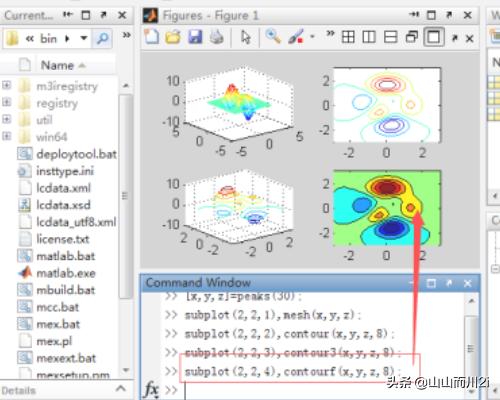

6、绘制，带有填充色彩的等高线图，代码如下：subplot(2,2,4),contourf(x,y,z,8)。

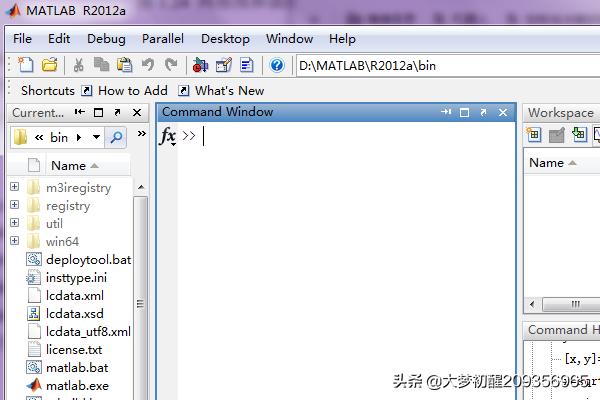

1、打开MATLAB软件并且清空界面；代码：clearclc。

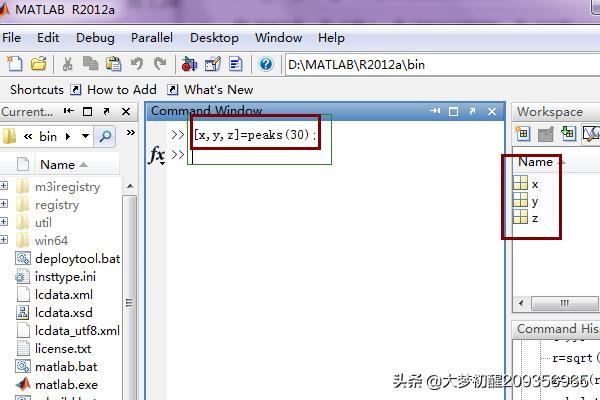

2、生成一个测试的函数，或是自己的要显示的函数，采用peaks命令，该命令是MATLAB中，一个函数，自己也可定义其他的函数，根据需求：代码：［x,y,z]=peaks(30)

3、为了便于对比观察，生成该函数的基本图像，代码如下：subplot(2,2,1),mesh(x,y,z)

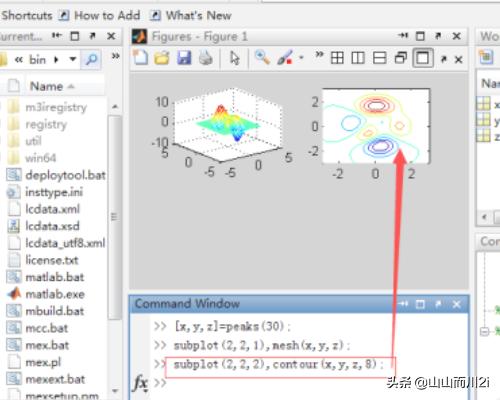

4、绘制基本的二维等高线的图，代码如下：subplot(2,2,2),contour(x,y,z,8)

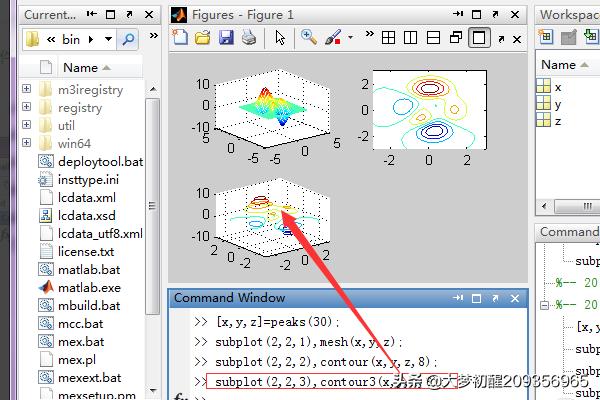

5、绘制具有三维效果的登高线图，效果如图所示，代码如下：subplot(2,2,3),contour3(x,y,z,8)

6、绘制，带有填充色彩的等高线图，代码如下：subplot(2,2,4),contourf(x,y,z,8)。
