怎么看汽车天窗电路图

怎么看汽车天窗电路图？

操作步骤如下：

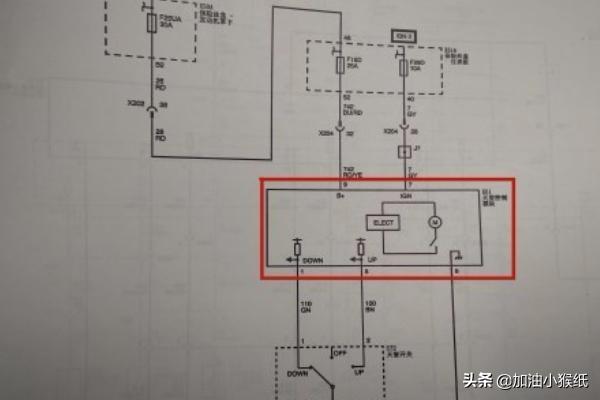

1、天窗控制模块。在这个电路图中，最大的一个模块也就是天窗控制模块，从电路图上可以看出天窗电机也在这个模块里，所以如果检测到是电机故障，没有单独的天窗电机更换，只能更换总成。

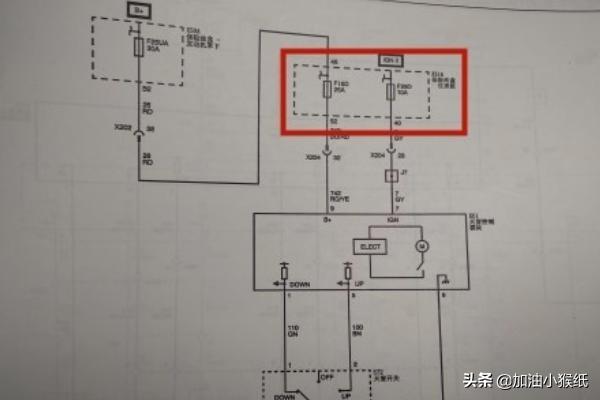

2、天窗模块电源。从电路图上可以看出天窗模块上有两个电源，分别是常火B 、开关控制的IGN，当然这两个电源缺少一个天窗也不能工作，如果遇到天窗不工作故障，维修技师应当第一时间检查保险丝。

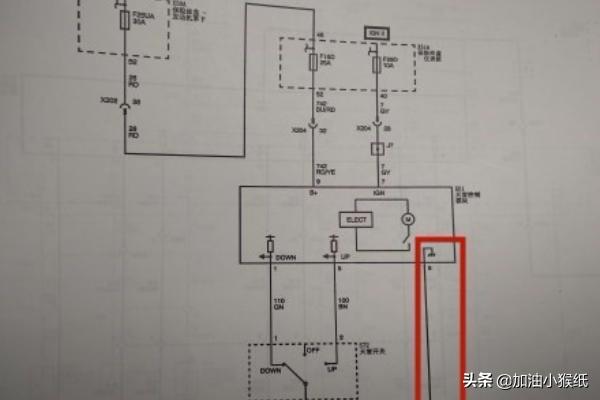

3、模块搭铁。有人就汽车电路复杂，如果想明白了也简单，就是三种情况电源、搭铁和信号。找了电源、确定电源没问题，在来找模块的搭铁，从电路图上看只有一个搭铁点，而且是一根导线，中间没有插头。

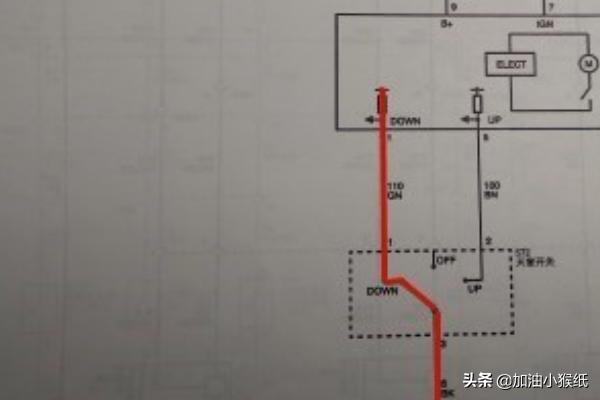

4、天窗向下关闭电路。在这个电路图上，信号通过天窗开关来控制的，模块内部向开关发送一个高电位信号，当开关打到DOWN档位后，模块内部检测到高电位变成低电位，就会控制电机向下工作，天窗就会向下打开。

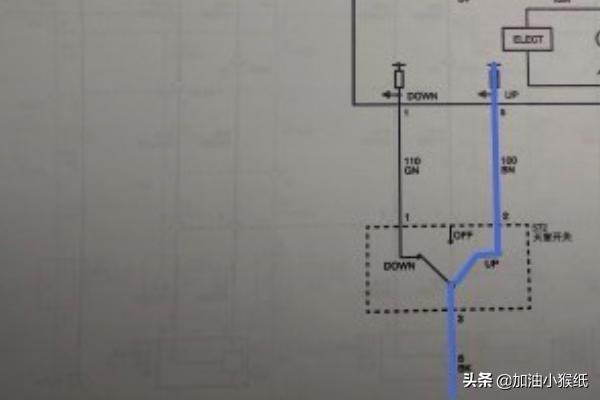

5、天窗向上打开电路分析。向上打开与向下的电路原理是一样的，只是要求技师要分清电路图上的符号或字母的意义，比如这个UP在这里就指天窗向上，也就是打开天窗。

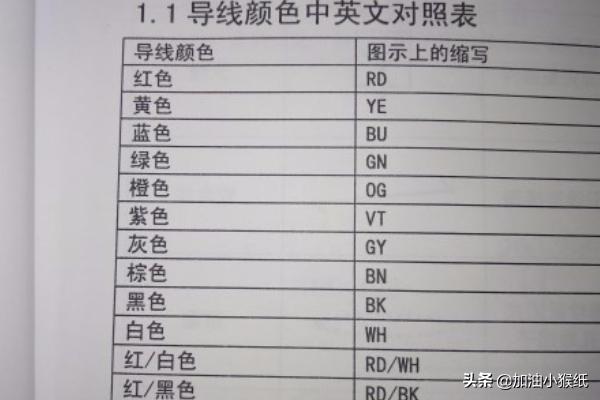

6、理解电路图中电线颜色。有很多技师不知道电路图中标注的英文字母是什么意思，比如模块搭铁线BK是什么意思，有些技师知道是代表线路颜色，但也不知道是什么颜色，如果不知道线路上的颜色，就是能看懂电路图，也不能把车修好，在这里我把常用的颜色缩写给显示出来。

7、总结。类似这样集成在一个模块里的电路，维修技师并不一定要了解模块内部电路或电机的工作情况，只要能确定模块外围电路良好就可以，判断是模块本身故障，只要更换模块就行。
