matlab怎么用plot画workspace里数据的图

matlab怎么用plot画workspace里数据的图？

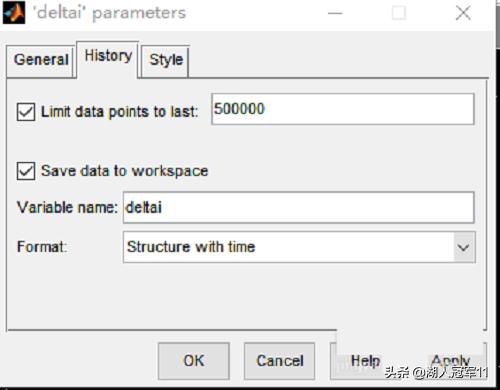

1.simulink里双击示波器，进入parameter窗口里的history窗口，如下图；勾选保存数据到workspace，第一项为数据名称，要改好并记住，第二项为保存形式，如果画出的图需要横坐标为时间那么可以设置为structure with time。

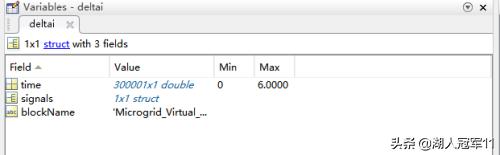

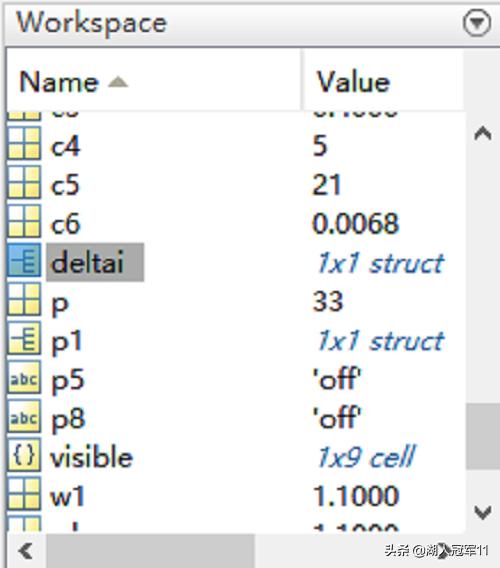

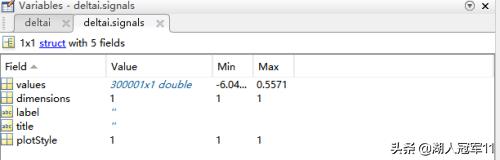

2.运行完仿真后，Matlab主界面的workspace里会出现很多数据，找到你设置的那个数据，比如我设置的就是deltai；双击数据会出现子目录，里面包括时间、信号、模块名称；双击signals，里面第一个values就是要画得图形数据

3.在命令窗口按照以下格式输入命令，其中括号里第一项为图形横坐标数据的位置，第二项为纵坐标数据的位置。

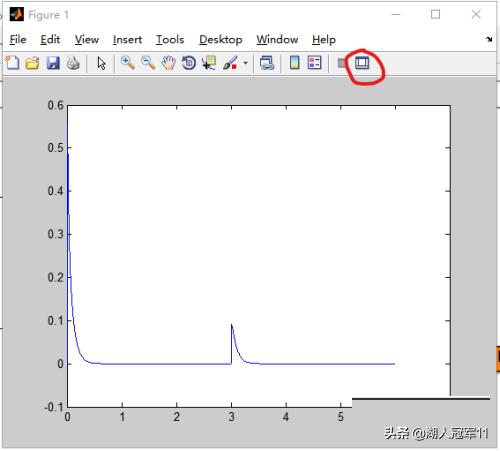

4.如图为画出的图，微调的话点击右上方的绘图工具，可以调坐标轴颜色宽度字体balabala。
